CPU moduly a Interface

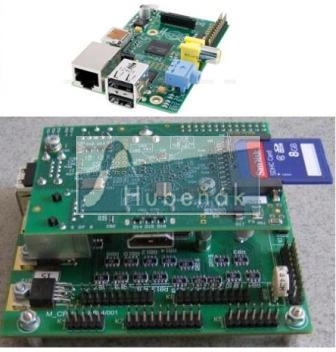

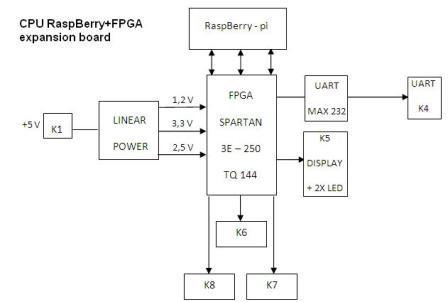

CPU modul RaspBerry FPGA

Modul CPU HB14/001 se skládá z expanzní desky na bázi FPGA Xilinx řady Spartan3 a mikropočítače RaspBerry-pi, na SD kartě je operační systém Linux. Expanzní deska je vybavena rozhraním RS232, konektorem pro připojení maticového LCD displeje a maticové klávesnice. Uživatelské rozhraní pro připojení sedmi signálových desek umožňuje jejich konfiguraci, řizení a zpracování dat. Funkce expanzní desky je SW konfigurovatelná. Modul lze naprogramovat jako TCPIP server.

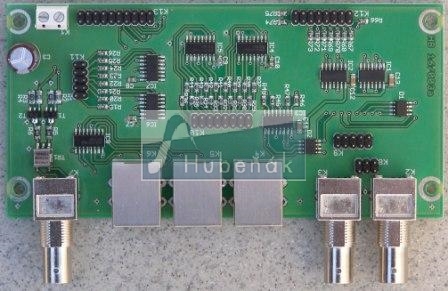

IO modul pro telekomunikační signály

IO Modul HB16/003 slouží jako rozhraní pro vstup/výstup standardních telekomunikačních signálů, např. RS422, G.703 a TTL. Vstupy jsou v sestavách zařízení připojeny přímo na IO piny FPGA Xilinx.
